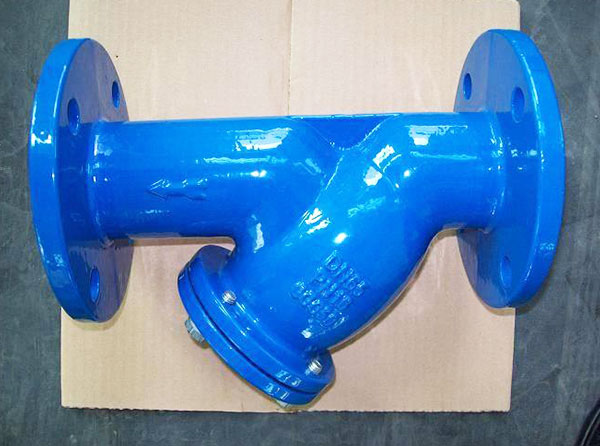

標簽：GL41/11型管道過濾器 管道過濾器
產品用途：化工、石油化工生產中弱腐蝕性物料。
產品型號：GL41/11型
管道過濾器，液壓術語，是液壓系統中用于管路部分的過濾器。管道過濾器是管道輸送過程中涉及到的過濾器。
（一） 組成： 管道過濾器主要由接管、筒體、濾籃、法蘭、法蘭蓋及緊固件等組成。安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。
（二 ） 工作原理：       當液體通過筒體進入濾籃后，固體雜質顆粒被阻擋在濾籃內，而潔凈的流體通過濾籃、由過濾器出口排出。當需要清洗時，旋開主管底部螺塞，排凈流體，拆卸法蘭蓋，清洗后重新裝入即可。因此，使用維護極為方便。
產品特點： 特點：
1、設計結構簡單。
2、反清洗時間短，流量，壓力損失小。
3、控制系統智能化（PLC、PAC）控制，自動化程度高。
4、設備可與中央控制系統連接。
5、高精度過濾，出水水質穩定。
6、濾網終身使用，無需更換。
7、使用壽命長。
8、可適用于不同原水水質和用水要求。
9、易損件少，無耗材，運行費用低，操作管理簡單。
產品用途： （三） 適用范圍： 管道過濾器具有結構緊湊、過濾能力大、壓損小、適用范圍廣、維護方便、等優點，其主要適用的物料有：
1、化工、石油化工生產中弱腐蝕性物料，如：水、油品、氨、烴類等。
2、化工生產中的腐蝕性物料，如：燒堿、純堿、濃稀硫酸、碳酸、醛酸等。
3、制冷中的低溫物料，如：液甲烷、液氨、液氧和各種冷劑。
4、食品、制藥生產中有衛生要求的物料，如：啤酒、飲料、乳制品、糖漿等。
（四 ） 使用方法： a：手動控制：
將手動/自動選擇開關旋轉至手動位置，見圖8，電機和水力控制閥接通電源，水力控制閥打開，開始排污。選擇開關旋轉至自動位置，進入自動狀態。
手動控制狀態是檢查電機和水力控制閥能否正常工作的手段，如果在手動控制狀態不能正常排污自動控制狀態也不會正常工作。
b：自動控制：
將手動/自動選擇開關旋轉至自動位置，首先設定過濾時間和排污時間定時器。定時器的下排數碼管顯示設定值，上排數碼管顯示計時值。
定時器設定方法：按一下位選鍵，下排個數碼管閃爍，用增加鍵調整數值，調整好再按一下位選鍵，第二個數碼管閃爍，用增加鍵調整數值，依次類推。設定好時間，數碼管繼續閃爍8秒，8秒后數值存入內存，且掉電不丟失。調整好數值后，按一下啟動鍵，開始計時。如果機器斷電，下一次上電，定時器自動啟動，按照設定時間進行計時。
        過濾時間以分為單位，大到9999分鐘；排污時間以秒為單位，大時間到99.99秒。機器上電，用選擇開關進入自動狀態，首先進行過濾，過濾時間定時器開始計時，同時壓差開關也將實際壓差與設定壓差進行比較，如果設定的過濾時間到了，而壓差沒有到，機器也打開排污閥進行清洗排污，過濾時間停止計時，排污時間開始計時；當排污時間到，關閉排污閥，停止清洗排污，排污時間停止計時，過濾時間開始計時，進入下一個循環，如果設定的過濾時間沒到，而壓差到了，機器打開排污閥進行清洗排污，過濾時間停止計時，排污時間開始計時；當排污時間到，關閉排污閥，停止清洗排污，排污時間停止計時，過濾時間開始計時，如此循環往復。
（五） 過濾器選型原則： 1、進出口通徑：
原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。
2、公稱壓力：
按照過濾管路可能出現的高壓力確定過濾器的壓力等級。
3、孔目數的選擇：
主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”。
4、過濾器材質：
過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。
5、過濾器阻力損失計算
水用過濾器，在一般計算額定流速下，壓力損失為0.52～1.2kpa

規格/尺寸	15	20	25	32	40	50
L	80	95	110	135	160	185
H	54	70	80	97	120	145
G"	0.5	0.75	1	1.25	1.5	2

注：濾網面積是通徑面積的2 5-4倍，有鼓濾網面積大干通徑面積的40%。

用選：廣泛應用于工業、生活給水及采暖空調水消防水系統。
